    1 产品概述


           DY1642-C载波模块是一款小型化、低功耗的电力线载波通信模块，内部集成32位处理器，采用DBPSK数字调制解调方式传输，具有灵敏度高、通信可靠、抗干扰能力强、通信距离远等特点。

           该模块采用串口与用户的MCU通信，可广泛应用于智能家居、智能灯控、智能楼宇等领域。


    2 DY1642-C载波模块参数


      调制解调方式：DBPSK

      高效率帧中继转发机制

      载波中心频率：100kHz-2MHz可编程

      频带宽度：10kHz ~ 20kHz

      接收灵敏度：100uVrms

      通信速率：2.5kbps ~ 5kbps

      串口波特率：9600bps，无校验

      静态功耗：≤0.045W

      动态功耗：≤1.5W

      尺寸：31.2mm（长）×19.5mm（宽）

      符合工业级-40℃~+85℃温度要求

      强弱电隔离耐压：3kV(50Hz)


    3 应用框图


    引脚功能如下：

    类别

    引脚编号

    引脚名称

    方向

    功能

    说　明

    弱

    电

    接

    口

    1

    /RST

    I

    PLC复位输入

    内部自带RC复位，低电平使能复位

    2

    PLCRXD

    I

    串口接收

    3.3V-TTL信号

    3

    PLCTXD

    O

    串口发送

    3.3V-TTL信号

    4

    VDD

    -

    +3.3V

    载波模块3.3V供电

    5

    GND

    -

    地



    6

    VCC

    -

    +12V

    载波模块12V供电

    强电

    接口

    9

    N

    -

    中线

    单相信号输入，内部集成耦合电路，N和L可对调

    12

    L

    -

    相线

    电气参数如下：

    参数名称

    参数值

    说　明

    最小

    标准

    最大

    载波电压

    -

    -

    300VAC

    耐受电压取决于安规电容耐压

    VDD

    3.0V

    3.3V

    3.6V

    最大电流消耗：50mA

    电压纹波不大于20mV

    VCC

    +11V

    +12V

    +15V

    最大电流消耗：125mA@+12V

    电压纹波不大于120mV

    输入高电平

    0.8*VDD

    -

    VDD



    输入低电平

    0V

    -

    0.2*VDD



    输出高电平

    VDD－0.7

    -

    -



    输出低电平

    -

    -

    0.6V




    4 DY1642-C载波模块机械尺寸

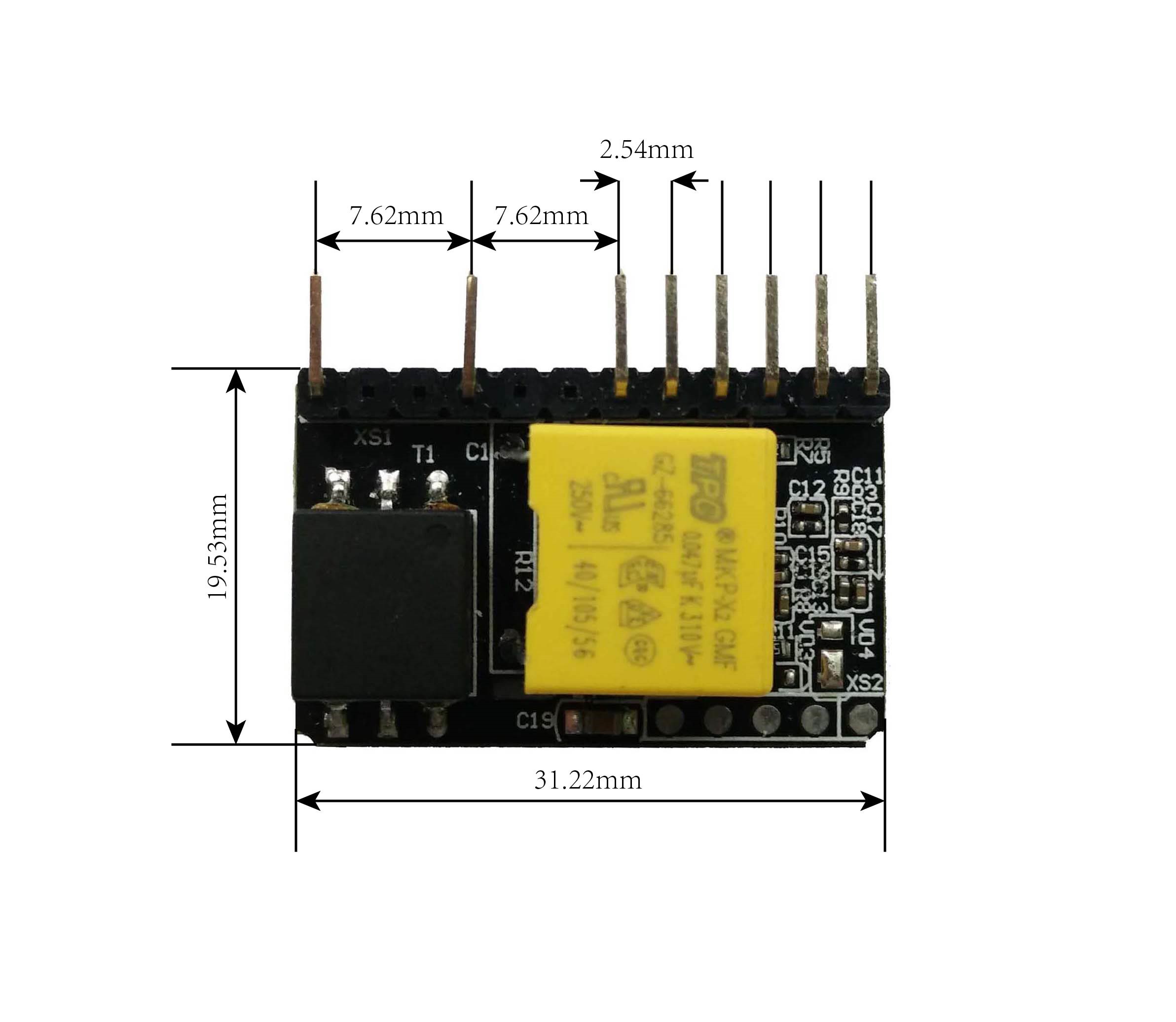

    4.1 载波模块外形尺寸

        正视图：

        右视图：

    4.2 PCB封装推荐

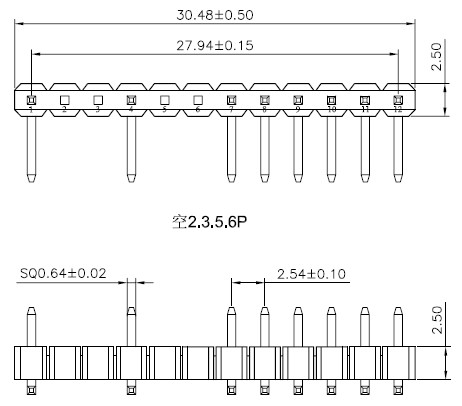

       4.3 载波模块所用插针外形尺寸


        单排弯针的外形尺寸：
